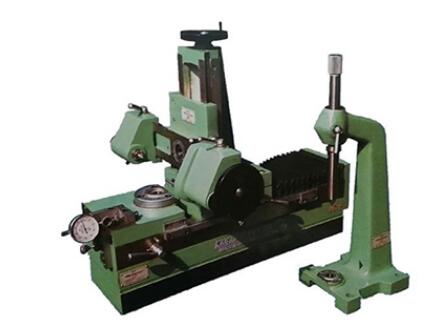

本仪器是用于圆柱齿轮、圆锥齿轮及圆柱蜗杆副双面啮合的综合测量仪。可测量齿轮的径向综合误差、径向一齿综合误差、齿轮副的中心距偏差以及接触斑点，还可检测轴交角90的圆锥齿轮副的分度圆锥定点偏移量等。

1、被测齿轮模数：1—10

2、被测带孔齿轮中心距：50—320mm

3、被测带轴齿轮：

       外径：≤Φ200mm

        轴杆长度：110—300mm

4、测量锥齿轮时，铅垂安装距离：50—165 mm

                               水平安装距离：25—275mm

5、被测蜗杆：外径：≤Φ100 mm

                        蜗杆长度：≤240mm

6、测蜗轮副时：

         测量滑架转动套端面到横架左右顶尖轴线的距离：20—135mm

         测量滑架锥孔中心到横架左右顶尖轴线的距离：0—223mm
